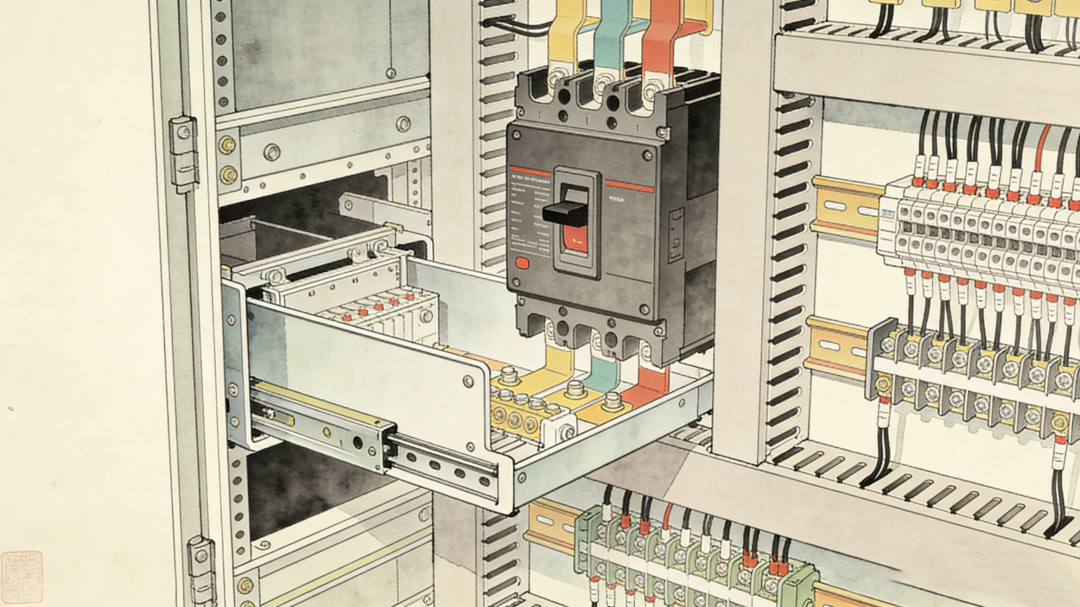

抽屉式低压开关柜凭借可互换性、易维护性的优势，广泛应用于工业供配电系统，其中GCK、GCS、MNS是主流结构类型。三者虽在型材规格、模数标准及额定电流上存在差异，但故障集中于机械联锁、电气连接、元器件及环境影响四大类，结合其结构特点建立系统化排查流程，可高效定位并解决故障，保障供电安全可靠。
一、常见故障及结构关联性分析
结合GCK、GCS、MNS的结构特性，核心故障及成因如下，突出特定结构易发病点：
（一）机械联动与定位故障
作为抽屉式开关柜的核心差异点，机械联锁机构是故障高发区。GCK采用C型材（模数E=25mm），推进机构有手摇式、手拉式等多种类型，易出现丝杠润滑不足、齿轮滑丝；GCS采用KS型材（模数E=20mm），抽屉定位精度要求高，易因柜体形变导致对位偏差；MNS可双面操作，联动机构更复杂，易出现联锁连杆磨损、弹簧疲劳。具体表现为抽屉推进卡涩、无法精准定位“工作/试验/分离”位置，或带负荷可推拉抽屉，存在严重安全隐患。
（二）电气连接故障（核心隐患）
三类开关柜均存在动触头、二次接插件等连接部件，是故障重灾区。主电路动静触头依靠弹簧压力接触，若弹簧压力衰减、触头氧化烧蚀，会导致接触电阻激增，高峰负荷下引发局部过热，形成“发热-氧化”恶性循环，最终可能导致触头融化、相间短路；二次接插件因插针细小、数量多，易出现插入深度不足、插针弯曲，导致断路器无法合闸、故障信号异常；接线螺栓在振动环境下松动，也会引发局部过热。
（三）元器件失效故障
抽屉单元内集成的断路器、接触器、互感器等元器件，故障与结构适配性相关。GCS单元回路额定电流≤400A，断路器多为塑壳式，易出现脱扣器误动作；GCK、MNS额定电流可至6300A，框架式断路器易出现储能电机损坏、合闸线圈烧毁；频繁启停的抽屉单元，接触器触头易粘连、铁芯吸合不严，互感器易出现二次侧开路、绝缘击穿等问题。
（四）环境引发的故障
三类开关柜均对环境敏感，湿度过大易导致绝缘爬电、闪络；导电性粉尘积聚易引发相间短路；高温加速绝缘材料老化，谐波污染则会导致母排、元件异常发热，干扰控制回路正常工作，尤其在工业粉尘多、湿度大的场景下，此类故障频发。
二、系统化排查流程（精简实操版）
排查遵循“先安全、先机械、后电气、先易后难”原则，结合三种结构的共性与特性，分4个步骤开展，兼顾效率与精准度：
第一步：前期安全准备
断开开关柜总电源及所有抽屉单元电源，悬挂“禁止合闸、正在检修”标识；检查柜体接地是否可靠，使用验电器确认无电后，清理柜内粉尘、杂物，避免排查过程中引发短路，同时核对柜体型号（GCK/GCS/MNS），明确其结构特性及易发病点，针对性准备工具（红外测温仪、万用表、力矩扳手等）。
第二步：机械结构排查
重点针对三类开关柜的机械联锁、推进机构及定位部件：1. 推拉各抽屉单元，检查推进是否顺畅，有无卡涩、异响，判断丝杠、导轨润滑情况及异物阻塞问题；2. 验证联锁机构有效性，确认断路器合闸时抽屉无法拉出，抽屉定位后锁定牢固，检查联锁连杆、弹簧是否磨损、疲劳；3. 核对柜体水平度、垂直度，排查柜体形变导致的抽屉对位偏差，尤其关注GCS的精准定位要求和MNS的双面操作联动部件。
第三步：电气部件排查

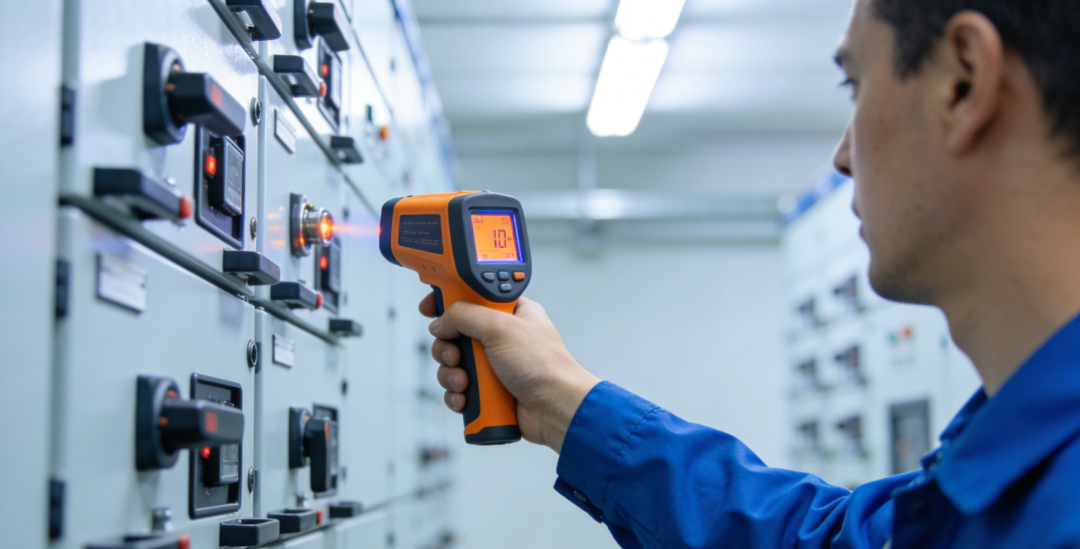

分回路、分部件逐一排查，聚焦连接点和元器件：1. 用红外测温仪检测主触头、接线端子，排查过热隐患，用万用表测量接触电阻，检查触头氧化、弹簧压力情况，必要时涂抹导电膏或中性凡士林；2. 检查二次接插件，确认插针无弯曲、松脱，插入深度达标，测试控制、信号回路通断性；3. 检查断路器、接触器、互感器等元器件，观察外观（无鼓包、漏液、烧蚀），测试脱扣器、线圈等功能，验证保护机制有效性，结合柜体额定电流特性，重点排查对应规格元器件的性能。
第四步：环境及收尾验证
检查开关柜运行环境，确认湿度≤60%、无粉尘积聚，封堵电缆孔洞防止小动物进入；排查谐波污染影响，观察母排、元件是否有异常发热痕迹。排查完毕后，紧固所有接线螺栓，恢复抽屉单元至工作位置，通电空载试运行，测试各回路信号、指示灯正常，负载试运行后再次检测温度、电流参数，确认故障彻底排除，做好排查记录，标注易损部件及下次排查重点。
三、总结
GCK、GCS、MNS型抽屉式低压开关柜的故障，多与机械结构精密性、电气连接可靠性及环境条件相关，且不同结构有其专属易发病点。通过“安全准备—机械排查—电气排查—环境验证”的系统化流程，可快速定位故障根源，减少盲目检修。日常运维中，结合其结构特性定期润滑、测温、清洁，能有效降低故障发生率，保障低压供配电系统稳定运行，实现“预防为主、防治结合”的运维目标。
